晋开化工投资控股集团有限责任公司使用MVR配套风机型号:C550-1.536/1.016转子机壳过滤网消声器,灵宝开源矿业有限责任公司使用MVR配套风机型号:C500-1.277/0.857转子机壳过滤网消声器,大理市中川化工有限公司使用MVR配套风机型号:C500-1.1411/0.7411转子机壳过滤网消声器,江苏永记化工设备有限公司使用MVR配套风机型号:C400-1.44/1.032转子机壳过滤网消声器,铜陵有色金属集团股份有限公司使用MVR配套风机型号:C400-1.573/1.032转子机壳过滤网消声器,福建龙岩市新罗区灿达富锰渣厂使用MVR配套风机型号:C370-1.9转子机壳过滤网消声器,9-19№8D转子机壳过滤网消声器,重庆紫光化工股份有限公司使用MVR配套风机型号:C350-1.3转子机壳过滤网消声器,四川龙蟒矿冶有限责任公司使用MVR配套风机型号:C260-1.228/0.868转子机壳过滤网消声器,C140-1.228/0.868转子机壳过滤网消声器,新疆梅花氨基酸有限责任公司使用MVR配套风机型号:C220-1.606/0.986转子机壳过滤网消声器,陕西延长石油集团氟硅化工有限公司使用MVR配套风机型号:C120-1.137/0.937转子机壳过滤网消声器,湖北额中化工有限公司使用MVR配套风机型号:C80-1.23转子机壳过滤网消声器,栾川县润华矿产品购销有限公司使用MVR配套风机型号:C80-1.2转子机壳过滤网消声器,宁夏东方南兴研康材料有限公司使用MVR配套风机型号:C60-1.28转子机壳过滤网消声器,宁夏沙湖纸业(集团)有限公司使用MVR配套风机型号:C60-1.5转子机壳过滤网消声器,喀左县鑫丰金属制品有限公司使用MVR配套风机型号:C120-21转子机壳过滤网消声器,,湖北双剑高压MVR配套风机→ C200-1.4206/0.9617MVR配套风机技术说明

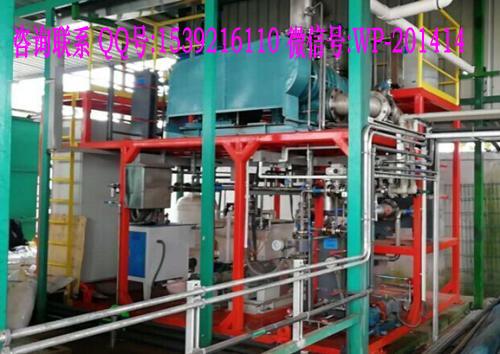

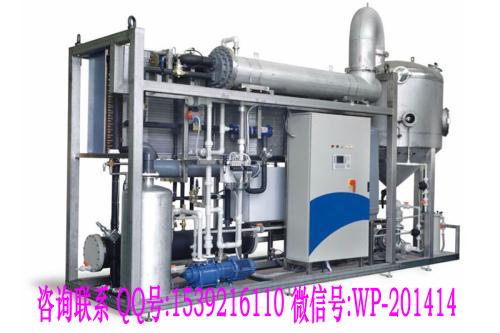

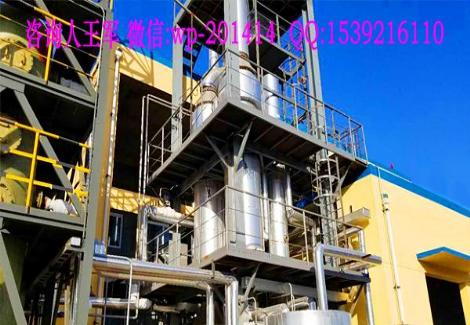

1.MVR配套风机设计选型: 1.1MVR配套风机设计参数(工况点) 介 质:空气 海 拔:600 m 进口流量:Q=200m3/min 进口温度:t=20℃ 介质密度:ρ=1.1165kg/m3 大气压力:P=94.318kpa 出口压力:P=139.318kPa 升压:P=45kPa 轴功率:N=183.2kW 配套电机:JK2 123-2-220KW/380V 1.2MVR配套风机选型:C200-1.4206/0.9617MVR配套风机 1.3 MVR配套风机结构特点: 本风机为单吸双支撑结构,从电机端看,风机转子逆时针方向旋转.风机进出口方向均向上. MVR配套风机本体由定子、转子等组成.定子包括左机壳、中机壳、右机壳、隔板、密封及轴承箱等组成.机壳用铸铁制成,并有水平和垂直剖分面,用螺栓紧固地联接为整体,拆卸维修方便,由于选用铸铁材料,使风机具有良好的稳定性,吸振降噪. 左、右机壳通过下半部的半圆形法兰,分别与左、右轴承箱连成一体.并且风机的机壳和轴承箱采用一次加工到位的机械加工工艺,确保风机机壳、轴承箱等部件镗孔的同心度,提高风机轴承的同心度,以延长其使用寿命,确保风机机组运行的稳定性和安全性. 在每级叶轮的进口圈处,级间和机壳两端轴穿过的地方,均装有迷宫式密封,以防气体内外泄漏,提高风机的使用效率,在轴承箱上装有油封,以防漏油和灰尘进入. 转子由主轴、三级叶轮、轴套及平衡盘组成.主轴用优质碳素钢制造.叶轮采用优质合金结构钢材料焊接而成.叶片为向后型,以使风机有较高的效率和宽广的工况范围.由于转子上设计有平衡盘,可以平衡转子的轴向推力,以减小轴承的载荷,延长轴承的使用寿命.转子装配后作静、动平衡校正,保证风机运转平稳可靠. 滚动轴承:用二硫化钼锂基脂润滑. 该风机具有结构紧凑、效率高、运行平稳、安全可靠、易损件少和安装、操作、维护简便等特点. 1.4MVR配套风机结构和主要部件材质: 1.4.1MVR配套风机结构和主要参数 结构:单吸双支撑 进、出口方向:向上. 连接方式:弹性柱销联轴器 密封形式: 迷宫密封 轴承型式:滚动轴承,脂润滑. 转子部件:叶轮为焊接结构. 1.4.3主要部件材质 主轴:45# 叶轮:16Mn 密封:ZL102 机壳、轴承箱:HT250(树脂沙工艺) 2.配套产品: 2.1配套电机: 型号:JK2 123-2 功率:N=220kW 电压:P=380V 转速:r=2980r/min 3.风机设计制造中采用的标准 3.1.材料标准 择优选用国标、部标、行业标准,对国外引进的材料,参照国际标准或引进国际标准. 3.2.风机的设计、制造、试验、检测等采用如下标准: (1)风机和罗茨MVR配套风机噪声测量方法,GB/T2888-1991. (2)通风机基本型式、尺寸、参数及性能曲线,GB/T3235-1999. (3)通风机空气动力性能试验方法,GB/T 1236-1985. (4)离心和轴流式MVR配套风机、压缩机热力性能试验,JB/T 3165-1999. (5)通风机现场试验,GB/T 10178-1988. (6)通风机叶轮超速试验,JB/T6445-1992. (7)通风机转子平衡,JB/T9101-1999. (8)通风机振动检测及其限值,JB/T8689-1998. (9)风机用铸铁件技术条件,JB/T6887-1993. (10)风机用铸钢件技术条件,JB/T6888-1993. (11)通风机焊接质量检验,JB/T 10213-2000. (12)通风机铆焊件技术要求,JB/T 10214-2000. (13)通风机涂装技术条件,JB/T6886-1993. (14)风机包装通用技术条件,JB/T6444-1992. 4.机组性能保证 4.1MVR配套风机定子及辅助设备,其设施和构成应确保其使用寿命至少为二十年,连续运行时间至少为一年. 4.2MVR配套风机的正常运行点出口压力和流量设计不得有负偏差,在上述条件其功率 不大于正常运行点设计值的104% . 4.3叶轮的设计应使其流量、能量头曲线从额定点到喘振点应连续上升. 5.机组布置形式 MVR配套风机+电机 6.检验和试验 6.1材料进厂的检验:主要转动零件(如叶盘、叶片、主轴等)的材料进厂后,都要100%地取样作化学成份分析,100%作超声波探伤验. 6.2关于叶轮的焊缝,随着焊、热处理、超运转试验后,要多次进行着色验,确保焊缝质量. 6.3转动部件均要在热处理后作机械性能试验,符合设计要求才能进行精加工. 6.4.叶轮100%均要按GB/T16941-1997作超速试验,试验后检查焊缝与叶轮的变形状况,符合标准才能使用. 6.5.叶轮进行静动平衡检验,转子要做动平衡试验. 6.7检验制造厂进行下列检查,并附有检验报告.(见下表)
6.8机械运转试车:现场试车期间,卖方派人到现场服务,在现场指导进行机组调试和试运.机组在现场进行机械运转试车,在工作转速下连续运转48小时,交付用户.机械运转试车应达到技术要求,试车合格后不再进行解体检查. 机组具备负荷运转条件时,卖方派人协助买方的负荷运行和投产. 7.、C200-1.4206/0.9617供货范围(单台套) 风机本体 1台 电动机 1台 联轴器 1套 地脚螺栓及随机附件 1套 起动柜 1台 开关柜 1台 (可生产用户需要的各种风机)请去风机修理网页
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
联系人:王 军
