演马庄矿选煤厂使用配件:配套风机型号:C100-1.3转子机壳过滤网消声器,灵石县中煤九鑫焦化有限责任公司使用配件:配套风机型号:C90-1.75转子机壳过滤网消声器,天津市天鼓机械制造有限公司使用配件:配套风机型号:C80-1.67转子机壳过滤网消声器,中化重庆涪陵化工有限公司使用配件:配套风机型号:C60-1.35转子机壳过滤网消声器,景德镇开门子陶瓷化工集团有限公司使用配件:配套风机型号:C40-1.5转子机壳过滤网消声器,温泉县顺凯达矿业有限责任公司使用配件:配套风机型号:C60-1.15/0.79转子机壳过滤网消声器,宁夏东方南兴研磨材料有限公司使用配件:配套风机型号:C60-1.28转子机壳过滤网消声器,重庆紫光天化蛋氨酸有限责任公司使用配件:配套风机型号:C60-1.42转子机壳过滤网消声器,宜兴市化工成套设备有限公司使用配件:配套风机型号:C600-1.2316/0.7826转子机壳过滤网消声器,河南开祥精细化工有限公司使用配件:配套风机型号:C485-1.506/0.955转子机壳过滤网消声器,新泰市鑫晟铸造有限公司使用配件:配套风机型号:C430-2.28转子机壳过滤网消声器,新疆阿希金矿转子机壳过滤网消声器,C400-1.304/0.844转子机壳过滤网消声器,湖北江山化工有限公司使用配件:配套风机型号:C340-1.2032/1.0197转子机壳过滤网消声器,河南龙泉金亨电力有限公司使用配件:配套风机型号:C310-2.339/1.013转子机壳过滤网消声器,喀左金利源矿业有限公司使用配件:配套风机型号:C280-1.45转子机壳过滤网消声器,山东国大黄金股份有限公司使用配件:配套风机型号:C250-1.339/1.033转子机壳过滤网消声器...湖北离心高压配件:配套风机→ AI1000-1.2292/0.8692配件:配套风机技术说明
1.配件:配套风机设计选型: 1.1配件:配套风机设计参数(工况点) 介质:SO2混合气体
进口温度:t=55℃ 介质密度:ρ=0.977kg/m3 流量:Q=1000m3/min 大气压力:P=9792mmH2O 进口表压:P=-1100mmH2O 进口绝对压力:P=8692mmH2O 出口绝对压力:P=12292mmH2O 升压:P=3600mmH2O 轴功率:N=719.2kW 配电机:JK15-2-2-800KW/10KV 2980 r/min

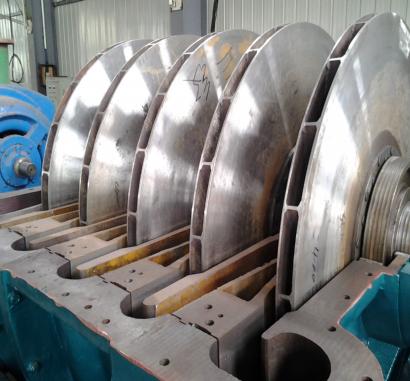

1.2配件:配套风机选型:AI1000-1.2292/0.8692配件:配套风机 1.3结构特点 本风机为单级悬臂式结构,配件:配套风机与电动机通过联轴器直联驱动.从电动机端看,配件:配套风机转子逆时针方向旋转,配件:配套风机轴向进气,上水平出气. 机壳和进气室由铸铁制成,水平剖分为上下两半.机壳通过下半部的半园形法兰,与轴承箱连成一体. 转子由主轴和叶轮等部件组成,主轴用优质碳素钢制造.叶轮为焊接结构,叶片型式为后向型.转子装配后作静、动平衡校正,保证风机运转平稳可靠. 轴承采用稀油站强制供油润滑的滑动轴承.润滑系统由稀油站和高位油箱等组成,稀油站设有两台油泵,一用一备,确保意外情况的供油.当稀油站上的油泵突然停电时或其它紧急情况时,高位油箱可以向轴承供油一定的时间,使风机安全停机. 风机叶轮进口圈为拉别令式密封,风机轴封为由迷宫式密封、盘式密封、填料密封组成的组合式密封,并有回气管接进口,确保气体无泄漏. 该风机具有使用效率高、运行平稳、安全可靠、易损件少和安装、操作、维护简便等特点. 1.4配件:配套风机结构和主要部件材质: 1.4.1配件:配套风机结构和主要参数 结构:单级悬臂支撑 进、出口方向:轴向进气,上水平出气. 连接方式:弹性联轴器连接 密封形式:迷宫式密封,密封可靠. 轴承型式:滑动轴承,强制润滑. 排污方式:机壳下部设有排污口,并带有法兰. 转子部件:叶轮为焊接结构. 1.4.2主要部件材质 主轴:45# 叶轮:14MnMoVg 机壳、轴承箱:HT250(树脂沙工艺) 密封:聚四氟乙烯 2.配套产品: 2.1配套电机: 型号:JK15-2 功率:N=800kW 电压:P=10kV 转速:r=2980r/min 2.2 稀油站 型号:XYZ-63 油量:Q=63 L/min 油压:P=0.4MPa 3．风机设计制造中采用的标准 3.1．材料标准 择优选用国标、部标、行业标准,对国外引进的材料,参照国际标准或引进国际标准. 3.2．风机的设计、制造、试验、检测等采用如下标准: (1)风机和罗茨配件:配套风机噪声测量方法,GB/T2888-1991. (2)通风机基本型式、尺寸、参数及性能曲线,GB/T3235-1999. (3)通风机空气动力性能试验方法,GB/T 1236-1985. (4)离心和轴流式配件:配套风机、压缩机热力性能试验,JB/T 3165-1999. (5)通风机现场试验,GB/T 10178-1988. (6)通风机叶轮超速试验,JB/T6445-1992. (7)通风机转子平衡,JB/T9101-1999. (8)通风机振动检测及其限值,JB/T8689-1998. (9)风机用铸铁件技术条件,JB/T6887-1993. (10)风机用铸钢件技术条件,JB/T6888-1993. (11)通风机焊接质量检验,JB/T 10213-2000. (12)通风机铆焊件技术要求,JB/T 10214-2000. (13)通风机涂装技术条件,JB/T6886-1993. (14)风机包装通用技术条件,JB/T6444-1992. 4. 机组供货范围:（单台套） 风机本体 1台 联轴器 1套 地脚螺栓及随机附件 1套 电动机 1台 稀油站 1台 高位油箱 1台 （可生产用户需要的各种风机）请去风机修理网页
|
|||||||||||||
|
